產品可應用場合
1.加工設備和機床的進給（加工機械、加工中心、木工機械、磨沖床、搬運、噴圖）
2.食品、包裝設備和進料裝置（食品加工，食品包裝、切紙機械、制袋機械、印刷機械、擠壓塑料機械）
3.紡織機械（編織機、紡紗設備、繡花機、縫紉機、卷線機）
4.提高設備性能（代替變頻器、代替步進電機、代替離合器、機械裝置、代替液壓、氣壓裝置）
JSD08系列伺服驅動器功能及特點

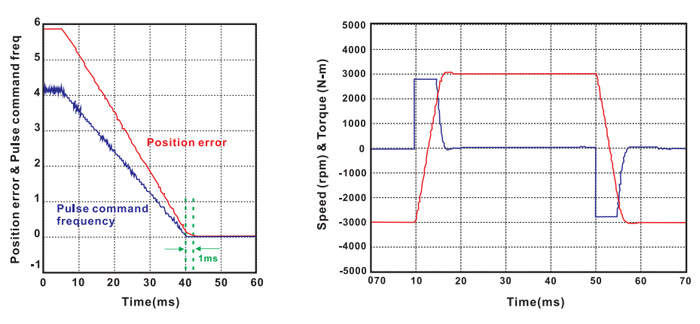

1.性能高響應快：速度響應頻寬為550Hz，命令整定時間可達1ms以下。空載情況下，額定轉速-3000r/min至3000r/min加速時間只需要10ms。

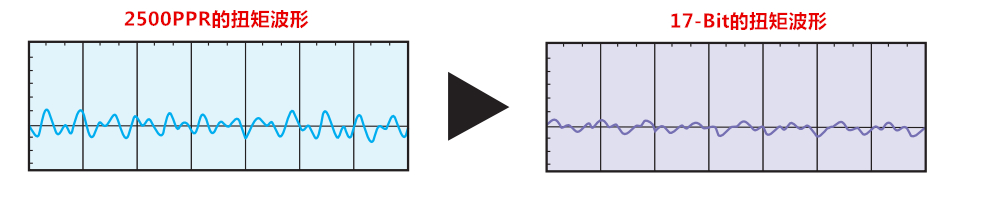

2.高精度的定位控制：JSD08系列JSD08系列支持17-bit（160000ppr）高分辨率編碼器，滿足機器設備高精度定位控制及平穩低位運轉應用需求。新版17-bit編碼器分辨率可以降低頓扭矩的變動幅度提高電機高精準度。

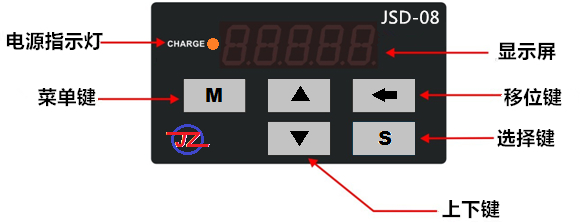

4.操作簡單
面板操作控制，可直接在驅動器上進行設置調整，實時顯示驅動及電機狀態。
JSD系列伺服驅動器型號說明
JSD08 - 2 15
① ② ③
①代表：伺服驅動器系列號
②代表：電壓級別（代碼2=220v）
③代表：代表：性能參數代碼（附表）
|
代碼 |
額定輸出功率 |
|
04 |
0.4kw |
|
08 |
0.75kw |
|
15 |
1.5kw |
|
20 |
2.0kw |
|
30 |
3.0kw |
|
45 |
4.5kw |
JSD08伺服驅動器尺寸介紹
JSD08系列驅動器規格說明
|
機型JSD08 |
0.4kw |
0.75kw |
1.5kw |
2.0kw |
3.0kw |
4.5kw | |
|
04 |
08 |
15 |
20 |
30 |
45 | ||
|
電 |
相數 |
三相：170-255VAC，50/60Hz±5% | |||||
|
電壓 |
單相：170-255VAC，50/60Hz±5% | ||||||
|
編碼器 |
17-bit（160000ppr） | ||||||
|
調速比 |
5000:1 | ||||||
|
頻寬 |
最大550Hz | ||||||

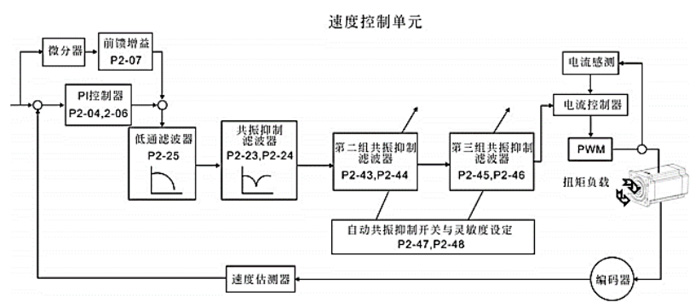

JSD08系列伺服控制特性
